Механическая обработка литья

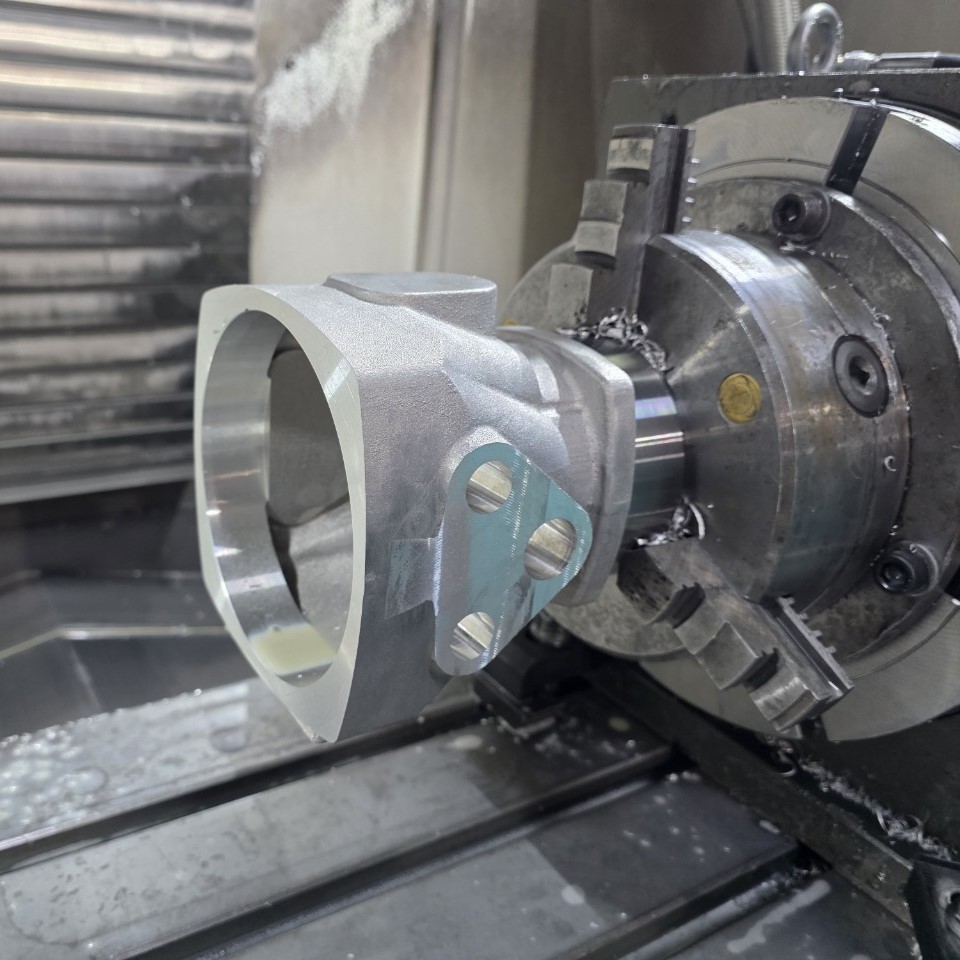

На фотографии обработка детали на фрезерном станке VMC855S c установленной четвертой осью. Предыдущий установ был на токарном станке с ЧПУ, сейчас обрабатываются поверхности с отверстиями.
Обработка литых заготовок - довольно-таки непростой процесс. Из-за усадок и короблений литье не имеет точных размеров, только размеры в допуске, причем на разных отливках размеры могут отличаться. Критически важно правильно выполнить первый установ, чтобы хватило припусков на механическую обработку.
Работа по выставлению на станке на самом деле начинается при проектировании кокиля или модельного комплекта. Инженеры стараются сделать так, чтобы базовые поверхности оформлялись одним элементом литейной оснастки и отливались максимально точно. Для детали на фотографии важно было обеспечить точность оси детали, чтобы площадки под обработку получились на своих местах.
